5 x 3,5 Meter Kaltwintergarten mit Milchglas

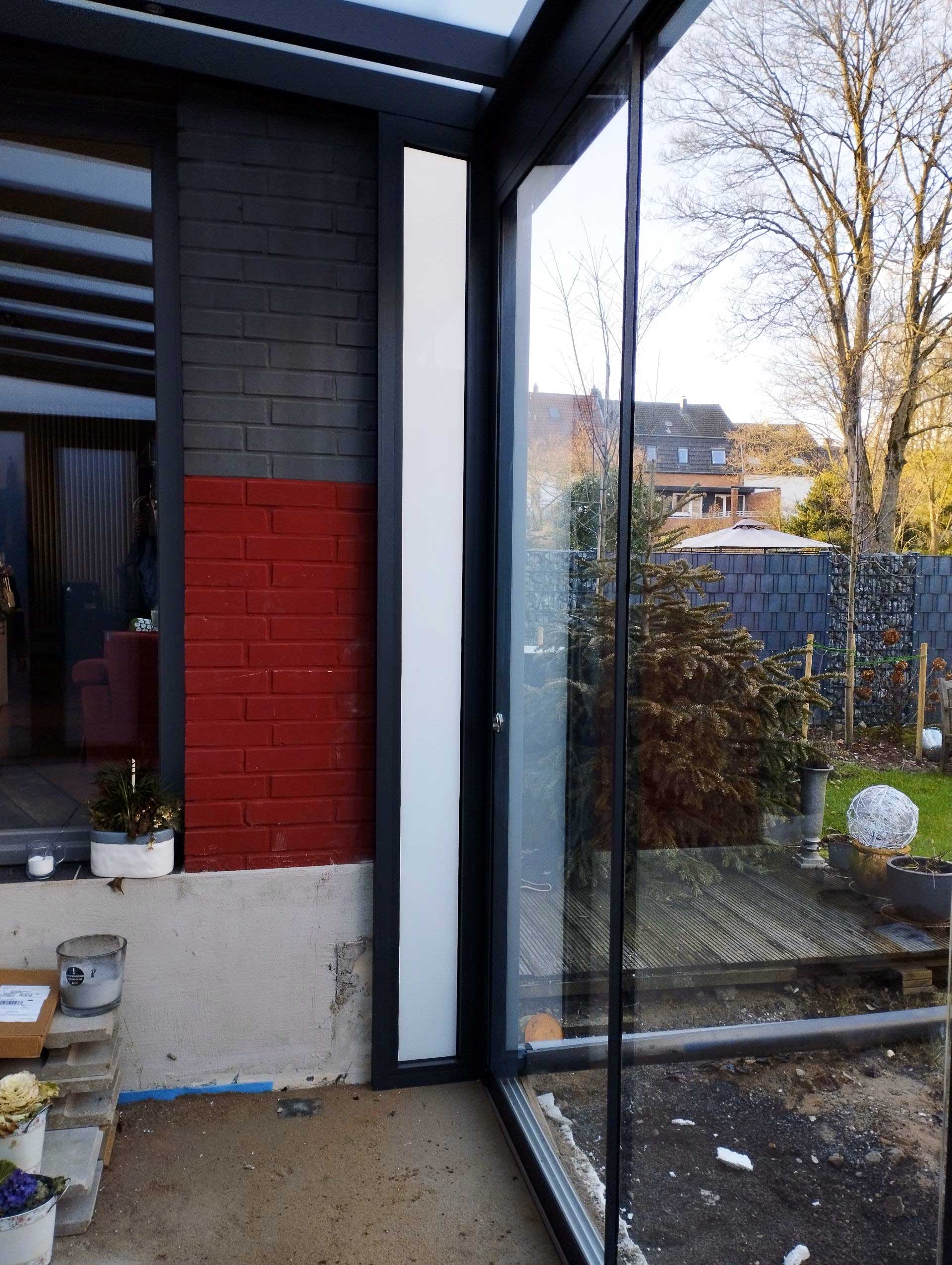

Kempen / Niederrhein – nach Planung bauten wir für unseren Kunden einen individuellen Kaltwintergarten. Der Clou – zwei Seitenelemente aus Milchglas – verbunden durch eine abschließbare Tür und ein den Anbau integrierendes schmales Festelemente. Gegen zu starke Sonneneinstrahlung wurde eine hochwertige Aufdachmarkise installiert.
Premium Terrassendach
Hochwertige und individuell gefertigte Überdachung. Hergestellt aus deutscher Manufaktur und für jede Sonderform erhältlich.
Baumaße:
Breite (Außenmaß): 5230 mm
Tiefe (Außenmaß): 3500 mm
Wandprofil (UK): 2960 mm
Durchgangshöhe: ca. 2550 mm
Dachsparren: 8 Stk.
– Gestellfarbe: Anthrazit (RAL 7016)
– Milchglas (8 mm)
– Innen-liegende Regenrinne mit Entwässerung
– Deutsche Fertigung nach DIN EN1090
– Inklusive Typenstatik für alle deutschen Schnee- und Windlastzonen
Individuelles Maß
Kürzen auf ein gewünschtes Maß.
– Gültig für Breite und Tiefe
– Die Profile werden herstellerseitig individuell gefertigt
– Das Glas wird auf das notwendige Maß bestellt
Statikträger (mit Kern)
Trägerprofil zur Verstärkung der Rinne oder des Wandprofils.
– Befestigung unter dem Rinnenprofil bzw. hinter dem Wandprofil
– Inklusive Innenkern für zusätzliche Stabilität
Befestigung an Massivbauweise
Massive Gewindestangen werden in gleichen Abständen in das tragfähige Grundmauerwerk eingesetzt. In einigen
Fällen verwenden wir darüber hinaus noch einen 2-Komponenten-Kleber und kleben die Stangen über eine
Siebhülse ein.
2 Stützen
Vierkantrohre aus Aluminium mit hoher Tragfähigkeit. Durch Verstärkungen ist es unter Umständen möglich
weniger Stützen zu verbauen.
Position Achsmaß:
1. Stütze: 55 mm
2. Stütze: 5175 mm
– Maße: 110×110 mm, Länge: 3500 mm
– Platzierung unter der Rinne/dem Statikträger
– Vorbereitet für die Befestigung in/auf ein Fundament
2 Betonfundamente
Gegossene Betonfundamente für die sichere Befestigung der Stützen.
– inklusive Aushub (Bereiche sind vorab bauseits freizulegen und nachträglich wieder zu schließen)
– Galabeton für die schnelle Antrocknung
– Erdentsorgung bauseits
Entwässerung
Innenliegende Entwässerung durch eine der vorderen Stützen.
Stütze: 2
Position: Unterirdisch
Führung: zum Garten
Beleuchtung
LED Spots integriert in Dachsparren.
Anzahl: 12
Aufteilung: 812
– Warmweiß
– Steuerung: Somfy IO Funksteuerung
– Dimmbar
Aufdachmarkise
Hochwertige, schienengeführte Varisol Markise W350 mit Zip System vorbereitet für die Befestigung auf dem Terrassendach.
Breite: 4850 mm
Ausfall: 3500 mm
Markisenüberstand: 0 mm
Felder/Motoren: 1 Stk.
1. Feldbreite: 4850 mm
– Mit ZIP-Führung
– Gestellfarbe: Anthrazit (RAL 7016)
– Stoff: Acryl
– Tuchfarbe: 320 937
– Antrieb: Somfy IO Funksteuerung
– Antrieb Position: Links
KeilfensterIndividuell gefertigtes, auf Gehrung geschnittenes Keilfenster mit Echtglas.
Position: links
Breite: 3500 mm
Höhe Wandseite: 400 mm
Höhe Rinnenseite: 175 mm
– Gestellfarbe: Anthrazit (RAL 7016)
– umlaufender Rahmen aus Aluminium
– Verbundsicherheitsglas (Milchglas)
– mit Innen- und Außendichtung
– zur Vorrichtung für feste Seitenfenster und Schiebetüren
Seitenwand (Glas)
Individuell gefertigtes, auf Gehrung geschnittenes Seitenfenster mit Echtglas.
Position: links
Breite: 2700 mm
Höhe: 2600 mm
– Gestellfarbe: Anthrazit (RAL 7016)
– umlaufender Rahmen aus Aluminium
– mit Innen- und Außendichtung
– Verbundsicherheitsglas (Milchglas)
– Folgt an einem separaten Montagetag
Seitenwand (Milchglas) (500×2500 mm)
Drehtür
Milchglas
80 cm Durchmesser
Anthrazit
Satz Glasschiebetüren
Schienengeführtes, leichtläufiges Schiebesystem aus Echtglas mit leiser Führung.
Position: vorne
Parkposition (von außen): Links
Breite: 5100 mm
Höhe: 2500 mm
Schienen/Gläser: 5 Gleise / 5 Gläser (geschliffen und poliert)
– Gestellfarbe: Anthrazit (RAL 7016)
– Bodenschiene Aluminium eloxiert (E6/EV1)
– Einscheiben-Sicherheitsglas (10 mm)
– Inklusive 2 Edelstahl-Muschelgriffe und Mitnehmer-System
– Folgt an einem separaten Montagetag
4 Zugluftstopper mit Bürsten (Glasschiebewand)
1 Türgriff
Zusätzlicher Edelstahl Muschelgriff für Schiebetüren.
